LC-36Y 车铣复合数控机床
LC-36Y是一款数控车铣复合机床，提供多种刀具组合的可能性，配备更强大的主轴（7.4马力）。它是满足金属加工多样化需求和最小化换刀时间的最佳解决方案。
分类:
数控车床
关键词:
数控车床,数控铣床,车床数控控制器,钻孔和铣削 CNC 控制器
热线:
产品描述
机床的主要技术参数；
| 名称 | 数控车床型号 | LC-36Y 车铣复合数控机床 | 数控系统 | 数控系统 | 微控制总线系统 630TA |
| 工作范围 | 床身最大回转直径 (mm) |
Φ400 |
伺服 |
微控制 23位绝对值 |
|
| 最大加工直径 (mm) |
Φ200 |
液压系统 |
液压系统电功率 |
750W |
|
| 最大加工长度 (mm) |
100 |
油箱容量 |
40L |
||
| 床鞍和水平倾斜 |
35° |
液压泵压力 |
70Kgf/cm2 |
||
| 主轴 |
主轴电机功率 (Kw) |
3.7Kw |
水箱 |
大升降软冷却水泵 |
120W 升高 4m 流量 50L/min |
| 主轴锥度 |
A2-4 |
润滑 |
自动润滑 |
1.5L 集中定量自动润滑系统 |
|
| 主轴类型 |
套筒主轴单元 |
传动组件 |
主轴轴承 |
P4 |
|
| 主轴通孔直径 (mm) |
Φ45 |
滚珠丝杠 |
X:32*10(SHAC, 台湾) |
||
| 主轴转速范围 (r/min) |
0-4000 |
导轨 |
X：25 Z：30 |
||
| 主轴精度 (mm) |
轴端径向跳动 ≤ 0.005 |
重复定位精度 (mm) |
±0.003 |
||
| 夹紧装置 |
液压夹头 |
1 个 |
定位精度 (mm) |
±0.005 |
|
| Hydro-cylinder |
摆动气缸 |
螺杆轴承 |
SKF 轴承 |
||
| 轴 |
X轴 (mm) |
700 |
电压 |
交流三相电 |
380V 50Hz |
| Z轴 (mm) |
250 |
三色灯 |
红灯 |
产生报警 |
|
| X轴进给电机 (N.M) |
4 | 黄灯 |
准备就绪 |
||
| Z轴进给电机 (N.M) |
4 | 绿灯 |
运行状态 |
||
| X轴最大移动速度 (m/min) |
25 | 电气灯具 |
电气继电器 |
Fender，意大利 |
|
| Z轴最大移动速度 (m/min) |
25 | 交流接触器 |
正泰 |
||
| 刀具适配器 |
刀具架形式 |
刀具排列 |
工作灯 |
LED |
|
| 刀具数量 |
-- |
电气容量 (A) |
|||
| 外径和端面刀柄规格 |
16 | 重量 |
外形尺寸 (mm) |
1880*1400*1550 |
|
| 内孔刀床直径 (mm) |
20 |
机床重量 (Kg) |
1500Kg |
||
| 刀床数量 |
6 |
|
应用
LC-36 提供双轴高精度车削和复杂多任务操作的可能性，如硬车削、锥形车削、切断、车面、钻孔、开槽、扩孔、钻孔、螺纹加工、花纹加工等。轻松处理直径最大为 Φ36 mm 的棒材或直径最大为 Φ350mm 的单个工件（卡盘尺寸最大为 Φ50mm）。

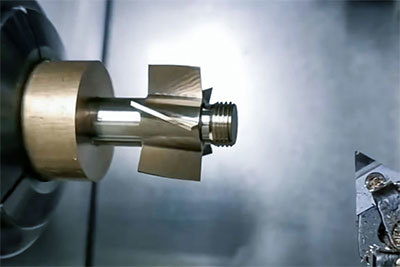

| 案例研究 配置：LC-36 安装液压夹头、Y轴侧铣装置和C轴功能* 工件：从Φ32mm黄铜棒材加工Φ32小叶轮 加工工艺：车削、切螺纹、面对、铣削、分割。 车削时间：在30秒内 |
 |
LC-36Y车铣加工中心具有宽敞的工作空间和广泛的X/Z行程，使得更复杂的工件能够轻松实现。
得益于多样的刀具组合，LC-36Y有助于提高加工精度，同时减少夹紧时间。
X轴行程达到700mm，Z轴行程达到250mm，减少了车床占地面积，增强了稳定性和切屑清除的便利性。
复杂的加工，如车削和铣削，可以在一次夹紧中完成大部分工序，显著减少加工时间。
主轴具有C轴功能，高速、高精度、低振动，可以使工件精确。每个主轴轴承组件在安装前都经过动态平衡测试，以确保高速运行的稳定性。
CNC车铣机配备台湾32mm滚珠丝杠导轨和32mm线性导轨，以提供精确和低振动的刀具移动。
配备自动润滑系统，以确保传动系统平稳且寿命长。
坚固的液压夹头可以夹持直径高达Φ35mm的棒材和单个工件高达Φ50mm。
提供自动化解决方案，适用于棒料送料器、龙门装载装置或机器人手臂。
