WKTEC 新品到货 2轴迷你数控车床金属加工机
金属切削CNC机床，CNC非常规机床，金属成形CNC机床 LC-36配备了一个高速主轴，转速为5000 RPM，迷你金属车床，提供4-HP强大的输出，适用于重型加工。得益于大工作范围和广泛的X/Z行程，它可以配置多种工具，如侧面活工具装置、用于开槽、钻孔和外径径向切割的Y轴。
分类:
数控车床
关键词:
数控车床,数控铣床,车床数控控制器,钻孔和铣削 CNC 控制器
热线:
产品描述
机床的主要技术参数；
| 名称 | 数控车床型号 | LC-36 数控机床 | 数控控制系统 | 数控控制系统 | 微控制总线系统 630TA |
| 工作范围 | 床最大车削直径（mm） |
Φ400 |
伺服 |
微控制 23位绝对值 |
|
| 最大加工直径（mm） |
Φ200 |
液压系统 |
液压系统电功率 |
750W |
|
| 最大加工长度（mm） |
100 |
油箱容量 |
40L |
||
| 床鞍和水平倾斜 |
35° |
液压泵压力 |
70Kgf/cm2 |
||
| 主轴 |
主轴电机功率 (Kw) |
3.7Kw |
水箱 |
大升降软冷却水泵 |
120W 升高 4m 流量 50L/min |
| 主轴锥度 |
A2-4 |
润滑 |
自动润滑 |
1.5L 集中定量自动润滑系统 |
|
| 主轴类型 |
套筒主轴单元 |
传动组件 |
主轴轴承 |
P4 |
|
| 主轴通孔直径（mm） |
Φ45 |
滚珠丝杠 |
X:32*10(SHAC, 台湾) |
||
| 主轴转速范围（r/min） |
0-5000 |
导轨 |
X：25 Z：30 |
||
| 主轴精度（mm） |
轴端径向跳动 ≤ 0.005 |
重复定位精度（mm） |
±0.003 |
||
| 夹紧装置 |
液压夹头 |
1 个 |
定位精度（mm） |
±0.005 |
|
| Hydro-cylinder |
摆动气缸 |
螺杆轴承 |
SKF 轴承 |
||
| 轴 |
X轴（mm） |
700 |
电压 |
交流三相电源 |
380V 50Hz |
| Z轴（mm） |
250 |
三色灯 |
红灯 |
产生报警 |
|
| X轴进给电机（N.M） |
4 | 黄灯 |
准备就绪 |
||
| Z轴进给电机（N.M） |
4 | 绿灯 |
运行状态 |
||
| X轴最大移动速度（m/min） |
25 | 电气灯具 |
电气继电器 |
意大利 Fender |
|
| Z轴最大移动速度（m/min） |
25 | 交流接触器 |
正泰 |
||
| 刀具适配器 |
刀具架形式 |
刀具排列 |
工作灯 |
LED |
|
| 刀具数量 |
-- |
电气容量（A） |
|||
| 外径和端面刀柄的规格 |
16 | 重量 |
整体尺寸（mm） |
1880*1400*1550 |
|
| 内孔刀床直径（mm） |
20 |
机床重量（Kg） |
1500Kg |
||
| 刀床数量 |
6 |
|
应用

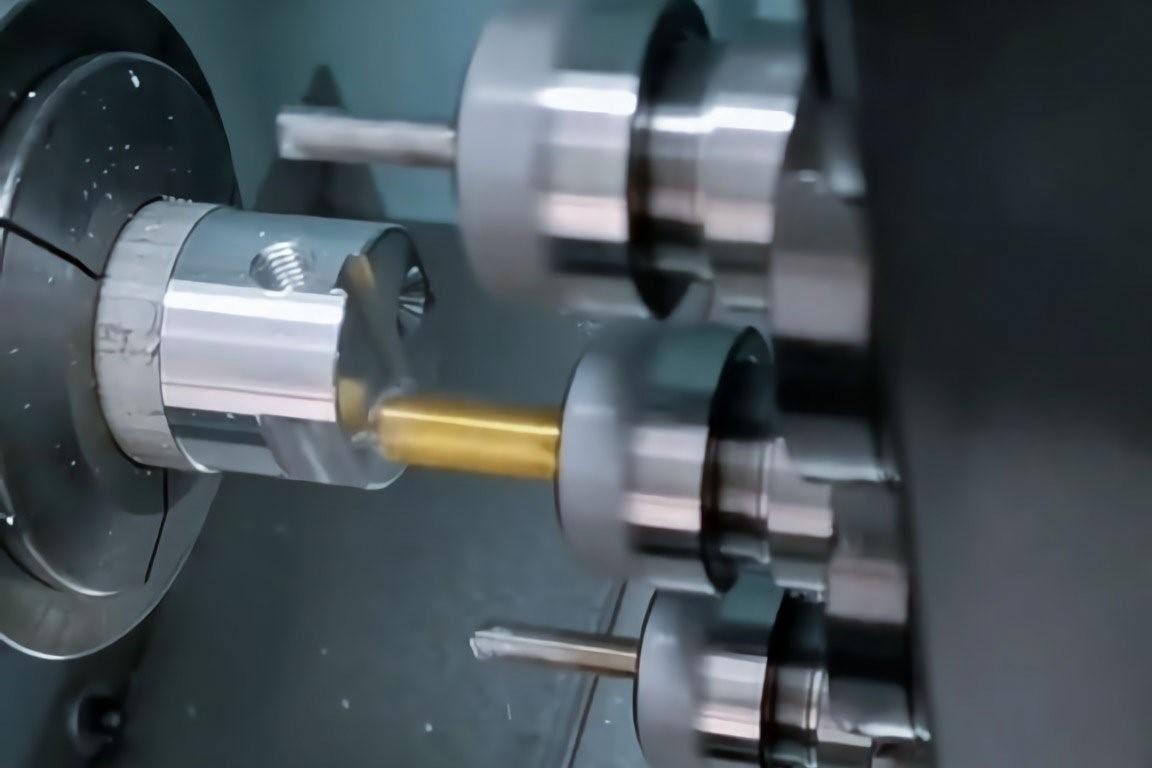

LC-36 提供双轴高精度车削和复杂多任务操作的可能性，如硬车削、锥形车削、切割、面铣、钻孔、开槽、扩孔、钻孔、螺纹加工、花纹加工等。轻松处理直径最大为 Φ36 mm 的棒材或直径最大为 Φ350mm 的单件工件（卡盘尺寸最大为 Φ50mm）。
| 案例研究 配置：LC-36 安装了液压夹头、液压夹具、Y轴侧铣装置和端侧活工具装置（4刀具），以及C轴功能* 工件：从Φ36mm棒材加工Φ33铝基础 加工过程：车削、车面、铣削、钻孔、攻丝、分割。 车削时间：在40秒内 |
LC-36车床的所有结构部件均采用高质量铸铁制成，经过良好的回火和应力释放，以保证长期的可靠性。
完全封闭的防水和操作安全加工室。该型号旨在实现多种自动化解决方案，如油浴、气浴、振动板，以及与机器人手臂协作的自动装载/卸载。
LC-36配备了刚性35度机床床身、高精度25号线性导轨和磨削滚珠丝杠，有助于更快的切屑去除和运行速度。
LC-36车床具有宽敞的工作空间，可以配备多种活工具选项，提供多轴铣削和车削、偏心线Y轴铣削功能。
X轴的工作长度达到700mm。组合式刀具在一次加工中大大提高了效率。
带有盘式刹车（选配）的液压夹紧系统确保了重载车削和铣削的刚性，以及整个C轴的360°控制。
提供多种不同主轴孔和夹头尺寸的车床夹持版本。
