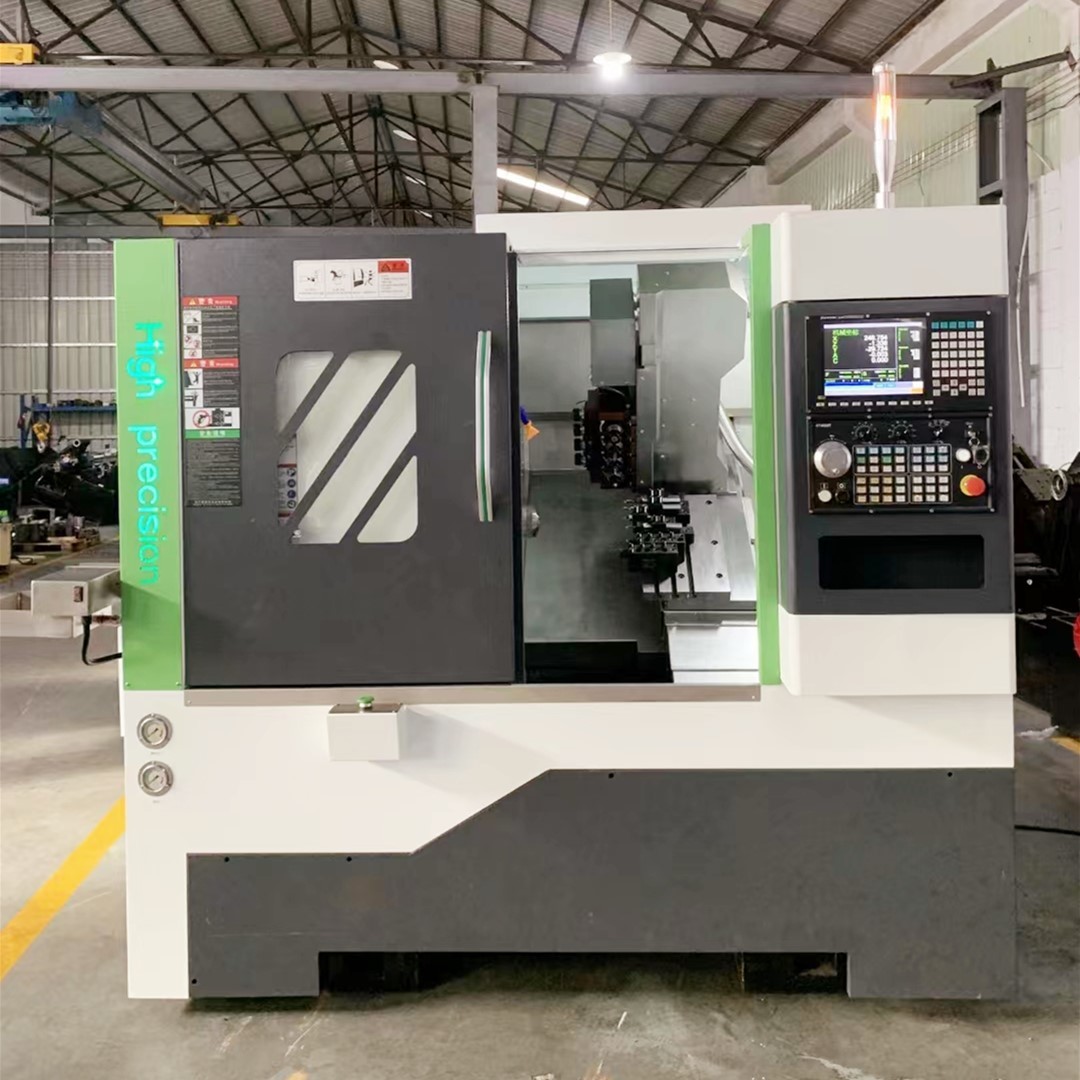

WKTEC LC46Y4+4 车铣复合数控机床
机床主要技术参数；
| 名称 |
型号 |
LC-46Y（整体铸造床） |
系统 |
数控系统 |
SYNTEC 22TB |
| 工作范围 |
床最大直径（mm） |
Φ420 |
伺服 |
WESTAG 1.8KW |
| 最大加工直径（mm） |
Φ400 |
液体 压力 系统 |
液压系统电功率 |
750W |
| 最大加工长度（mm） |
300 |
油箱容量 |
35L |
| 床鞍和水平倾斜 |
35° |
液压泵压力 |
70Kgf/cm2 |
| 主轴 |
主轴电机功率（Kw） |
7.5Kw（伺服主轴） |
水箱 |
水泵 |
250W高压水泵 |
| 主轴鼻端形式 |
A2-5 |
润滑 |
自动润滑装置 |
2L集中定量自动润滑系统 |
| 主轴类型 |
主轴单元 |
传动组件 |
主轴轴承 |
P4级 |
| 主轴通孔直径（mm） |
Φ56 |
滚珠丝杠C3级 |
X:32*10 Z:32*10 |
| 主轴转速范围（r/min） |
0-4000 |
导轨P级 |
X：30 Z：35 |
| 主轴精度（mm） |
轴端径向跳动≤0.005 轴向位移≤0.005 |
重复定位精度（mm） |
±0.005 |
| 夹紧装置 |
液压卡盘 |
1 |
定位精度（mm） |
±0.005 |
| 油缸 |
6英寸旋转油缸 |
螺杆轴承 |
SKF/NSK轴承 |
| 坐标轴 |
X轴限位行程（mm） |
900 |
电压 |
交流三相 |
380V 50Hz |
| Z轴限位行程（mm） |
380 |
三色灯 |
红灯 |
产生报警 |
| Y轴限位行程（mm） |
210 |
黄灯 |
待机状态 |
| X轴进给电机（N.M） |
11.5 |
绿灯 |
运行状态 |
| Z轴进给电机（N.M） |
11.5 |
|
|
| Y轴进给电机（N.M） |
11.5 |
|
|
|
| X轴最大移动速度（m/min） |
24 |
电气照明设备 |
继电器 |
欧姆龙 |
| Z轴最大移动速度（m/min） |
24 |
交流接触器 |
正泰 |
| |
Y轴最大移动速度（m/min） |
24 |
|
|
| 刀架 |
刀架形式 |
刀具排列 |
工作照明 |
LED |
| 刀具数量 |
-- |
|
|
| 外径、端面手柄规格 |
20 |
外观 重量 |
外形尺寸（mm） |
2550*1800*2000 |
| 内孔刀具架直径（毫米） |
25 |
机器重量（千克） |
3500Kg |
| 刀具架数量 |
6 |
|
机床总功率 |
15KW |

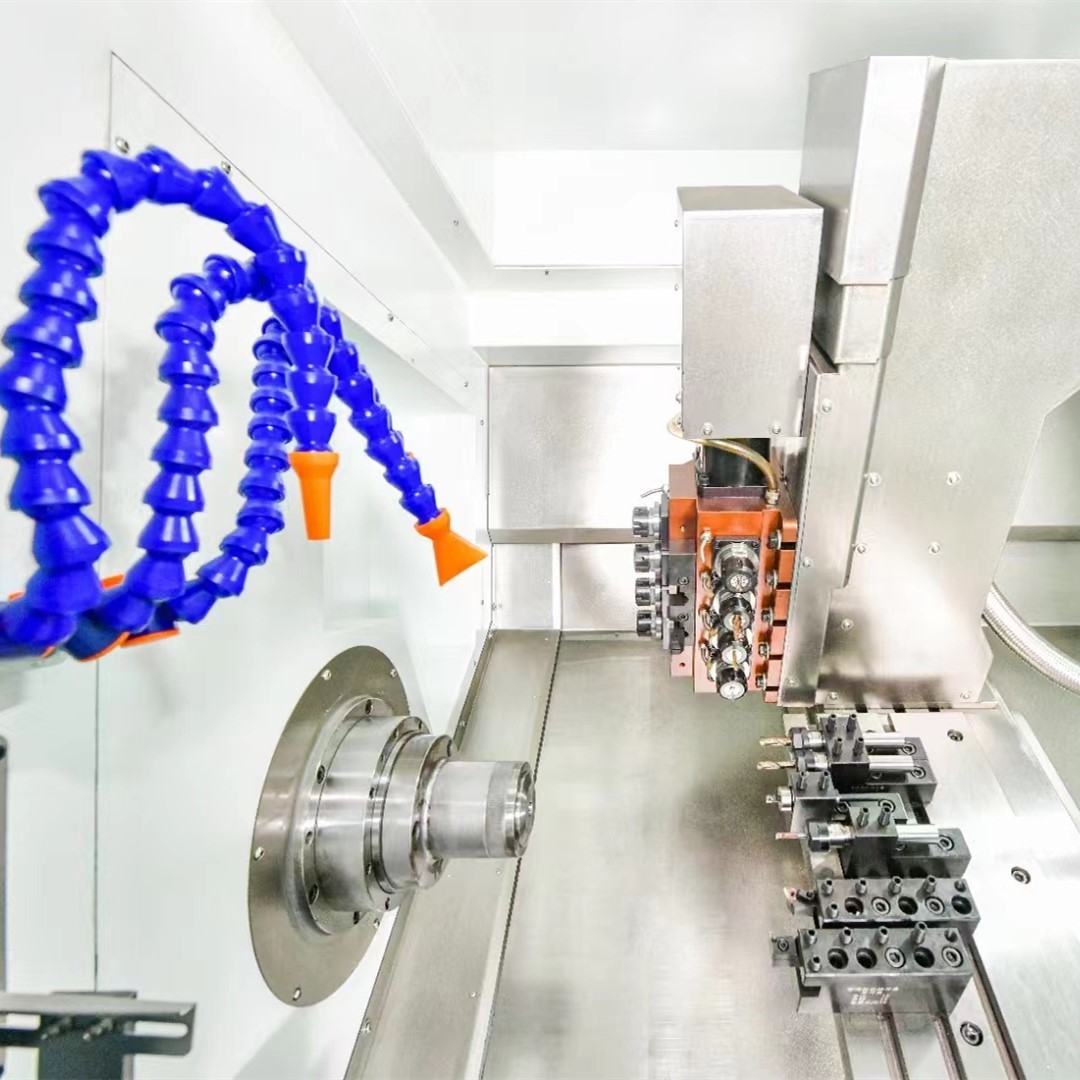

| 动力头 |
动力头数量 |
侧面4+端面4 |
|
|
|
| 动力头规格 |
ER25 |
| 动力头电机功率 |
1.8KW |
|
|
|
| 动力头的最大速度 |
3000 |
|
|
|
|
斜床身数控车床 数控铣削加工 车削 钻孔机床设备 WKTEC LC46Y4+4 车铣复合数控机床是什么？
应用
LC-46Y4+4 提供双轴高精度车削和复杂多任务操作的可能性，如硬车削、锥形车削、切割、面铣、钻孔、开槽、扩孔、钻孔、螺纹加工、花纹加工等。轻松处理直径最大为Φ46毫米的棒材或直径最大为Φ550毫米的单个工件（夹头尺寸最大为Φ75毫米）。
